Sistem pelapisan nano konduktif untuk pembuatan sensor

Ultrasonic Thin Film Coating 1

Sistem pelapisan ultrasonik digunakan untuk menyemprotkan film polimer, nanopartikel konduktif, atau bahan fungsional lain yang digunakan dalam pembuatan sensor. Pelapis nano konduktif ini digunakan untuk aplikasi seperti keamanan biometrik dan aplikasi perangkat medis, serta sensor yang dirancang untuk berbagai aplikasi lain, termasuk penginderaan suhu, penginderaan gas, penginderaan perangkat analisis darah, deteksi kimia, pengukuran impedansi, dan penginderaan tekanan atau beban beban .

Peralatan pelapis funsonic umumnya digunakan untuk menyemprotkan polimer film tipis dan bahan kimia pelapis nano konduktif lainnya, digunakan untuk memproduksi komponen sensor sidik jari untuk laptop, smartphone, dan perangkat elektronik lainnya, serta peralatan pengujian medis dan sensor diagnostik. Pasar Teknologi Sensor yang terus berkembang yang terus berkembang telah menjadikan mesin funsonic standar industri untuk peralatan produksi massal yang dioptimalkan untuk pelapis ini, dan digunakan oleh banyak produsen sensor utama.

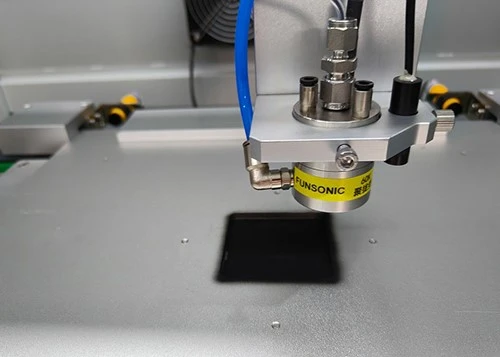

Ultrasonic Thin Film Coating 3

Keuntungan dan pemilihan sistem pelapisan untuk pembuatan sensor:

1. Getaran ultrasonik dapat secara seragam mengatomisasi solusi yang sering memblokir teknologi semprotan.
2. Dengan mudah beradaptasi dengan perlengkapan substrat batch untuk mencapai hasil tinggi, dan memiliki kemampuan untuk secara selektif melapisi area yang mudah diprogram.
3. Morfologi pelapis dapat disesuaikan dari sentuhan akhir yang padat hingga lapisan matte berpori.
4. Mampu mengontrol ukuran tetesan dalam kisaran 25kHz -180 kHz berdasarkan frekuensi nozzle.
5. Nozel ultrasonik yang menyenangkan menawarkan berbagai opsi ukuran substrat lapisan.
6. Kontrol ketebalan lapisan dari lapisan nano tipis ke puluhan mikrometer.

Sistem pelapisan ultrasonik adalah solusi pelapisan lengkap untuk pelapis yang tepat, berulang, dan dapat dikendalikan.
